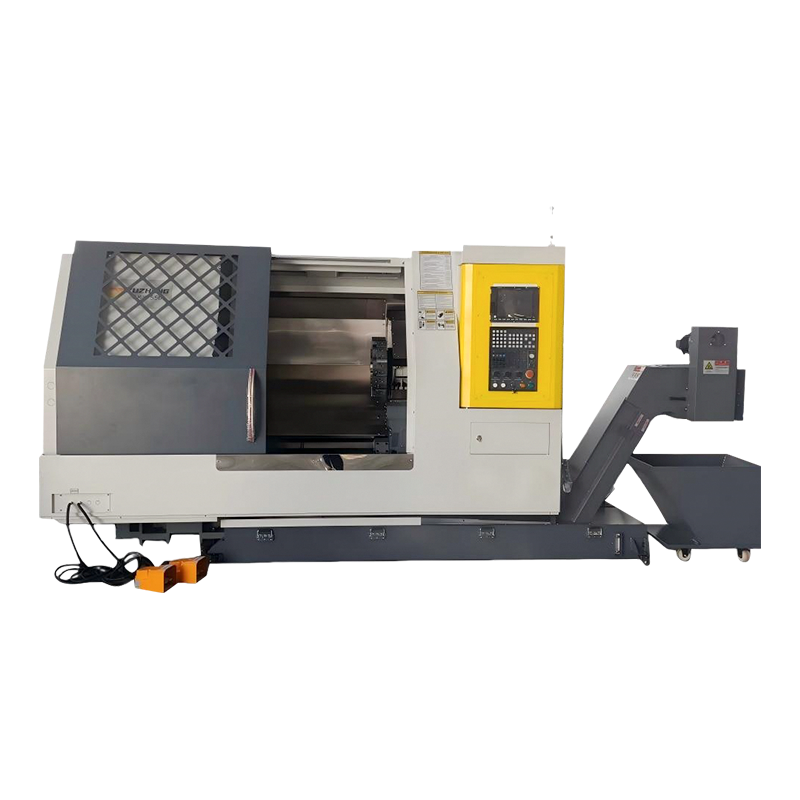

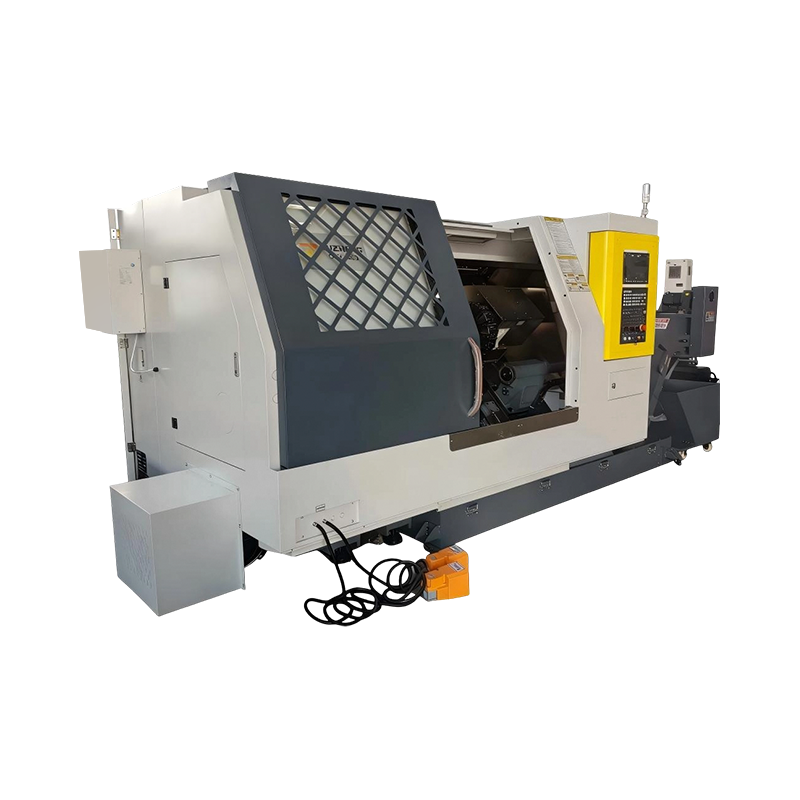

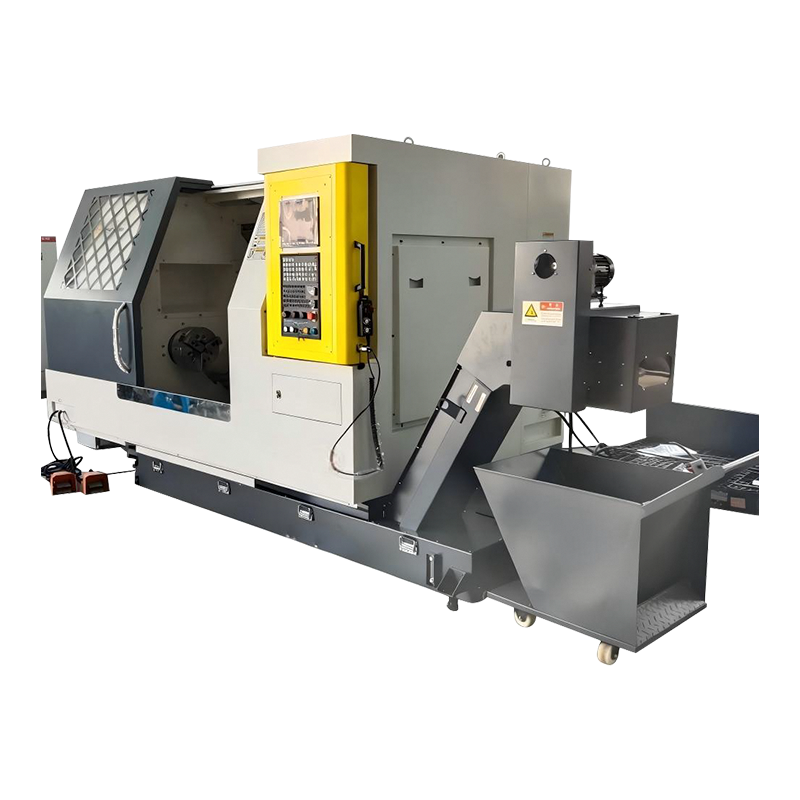

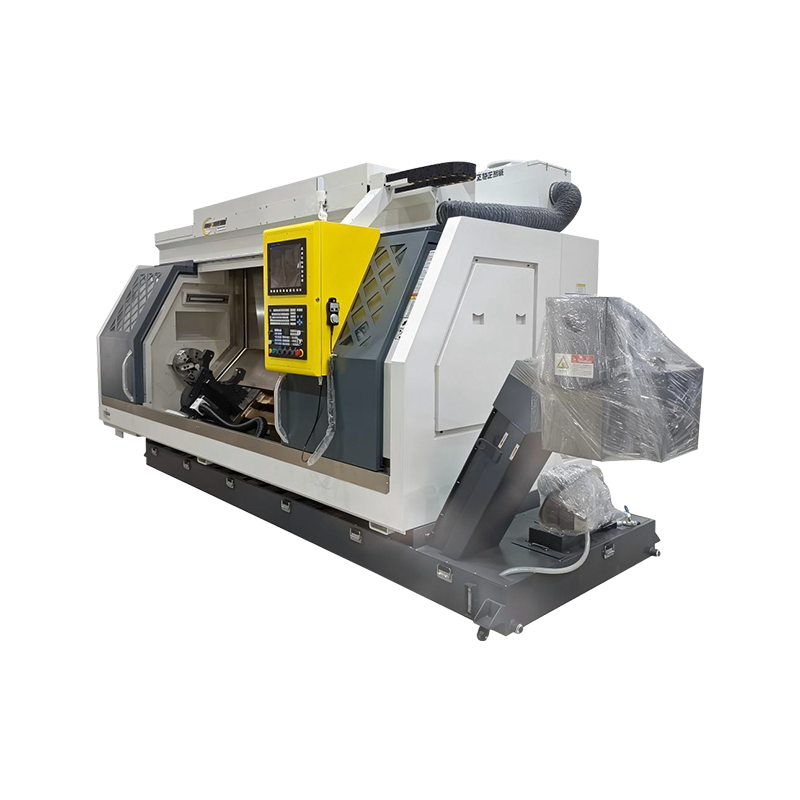

CKD সিরিজ-স্ট্যান্ডার্ড মডেল ডুয়াল-স্পিন্ডল টার্নিং এবং মিলিং মেশিন

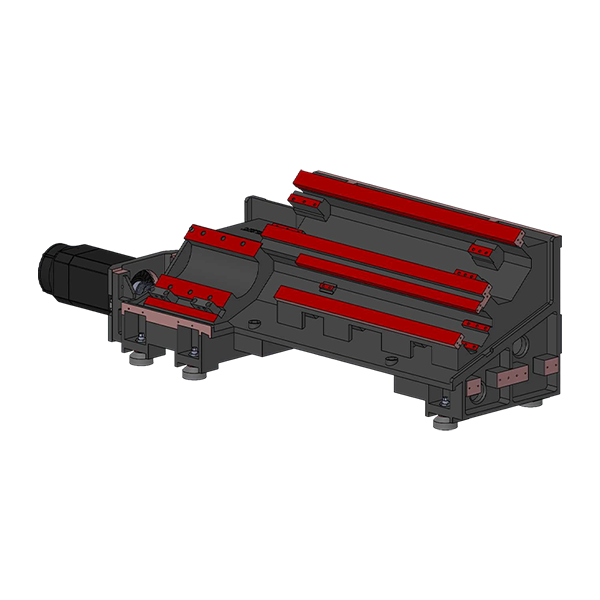

ভিত্তি ভূমিকা

উচ্চ দৃঢ়তা এবং উচ্চ কঠোরতা সহ একটি শক্তিশালী ভিত্তি কাঠামো গ্রহণ করে।
Z-অক্ষ এবং W-অক্ষ উভয়ই একটি শক্ত রেল নকশা বৈশিষ্ট্যযুক্ত। বেসটি একটি ঘন এবং চাঙ্গা পাঁজরের কাঠামো দিয়ে সজ্জিত, যা বেস এবং তির্যক বিছানার সর্বোত্তম অনমনীয়তা বজায় রাখে। এটি কার্যকরভাবে ওয়ার্কপিস লোডিং ক্ষমতা এবং ওয়ার্কপিসের গতিশীল অনুভূমিক নির্ভুলতা বাড়ায়।

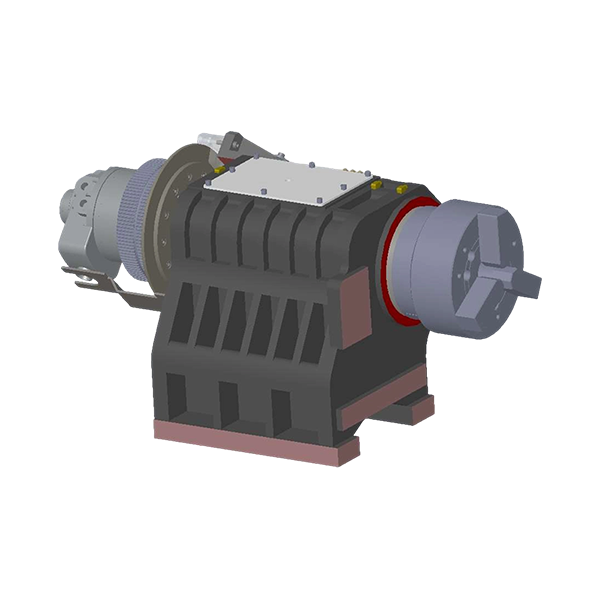

স্পিন্ডেল হেড / টর্ক মান

উচ্চ কর্মক্ষমতা যান্ত্রিক টাকু
হেডস্টক একটি সমন্বিত আবদ্ধ নকশা গ্রহণ করে, যা উল্লেখযোগ্যভাবে কাঠামোগত অনমনীয়তা বাড়ায়। এই নকশাটি কার্যকরভাবে অনুরণন এবং তাপীয় পরিবর্তনের প্রভাবকে প্রতিরোধ করে, যার ফলে কাটিং অপারেশনগুলির অনমনীয়তা এবং স্থিতিশীলতা উন্নত হয়।

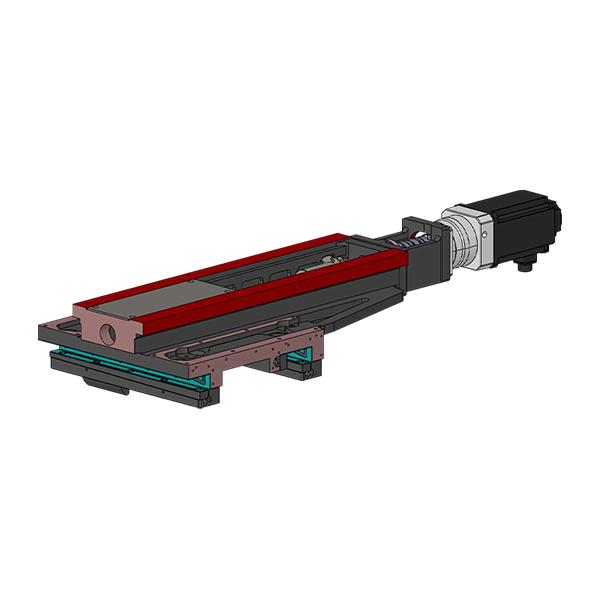

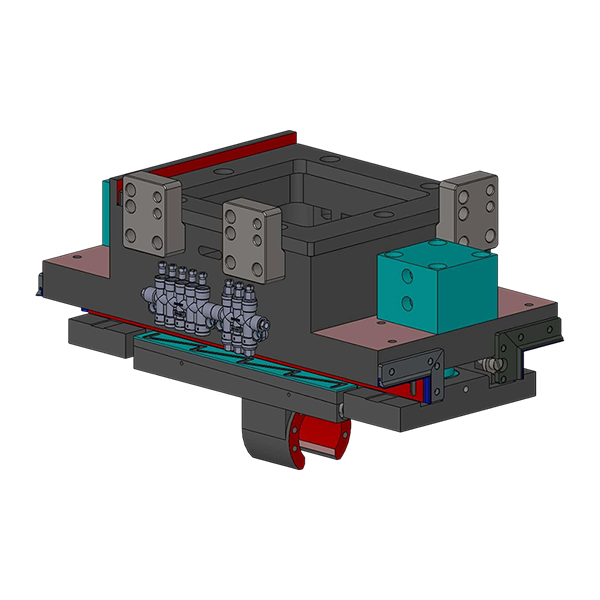

স্যাডল

· Y-অক্ষ একটি ডবল শক্ত গাইডওয়ে লেআউট গ্রহণ করে, যা কার্যকর স্প্যান বৃদ্ধি করে এবং ফিড কাটার জন্য সর্বোত্তম অনমনীয়তা প্রদান করে।
বেসটিতে একটি অতিরিক্ত-বড় স্প্যান ক্রস-সেকশন ডিজাইন রয়েছে, যখন স্যাডল ফিড অক্ষ বাম এবং ডানে চলে তখন কার্যকর সমর্থন এবং স্থিতিশীলতা বৃদ্ধি করে।
বেসটি একটি স্থির নির্ভুলতা সমন্বয় ডিভাইসের সাথে সজ্জিত, যা কার্যকরভাবে স্যাডল স্যাগ এবং XZ-অক্ষের টর্সনাল বিকৃতিকে উন্নত করে যা শক্ত গাইডওয়ের প্রশস্ত স্প্যান দ্বারা সৃষ্ট, ইন্টারপোলেটেড Y-অক্ষ আন্দোলনের জন্য সর্বোত্তম সোজাতা নিশ্চিত করে।

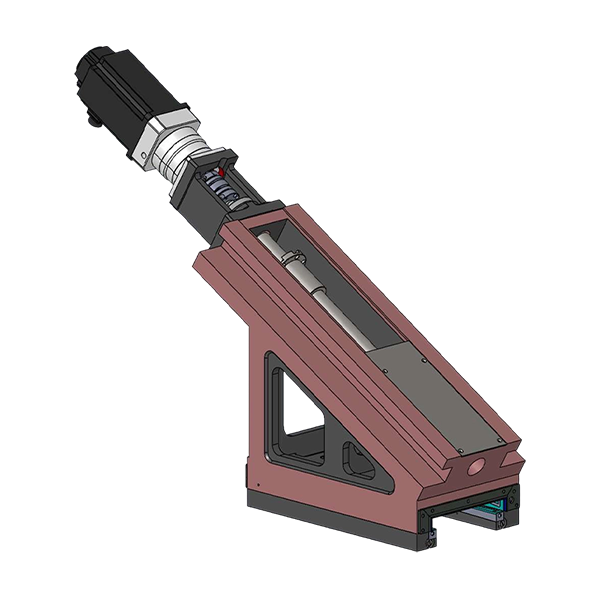

Y-অক্ষের জন্য ক্ষতিপূরণ

· এক্স-অক্ষ একটি ডবল-হার্ড-রেল কনফিগারেশন গ্রহণ করে, যা কার্যকর স্প্যান বৃদ্ধি করে এবং ফিড কাটার জন্য সর্বোত্তম অনমনীয়তা প্রদান করে।
· ত্রিভুজাকার স্লাইডিং বেসটিতে একটি অতিরিক্ত-বড় স্প্যান ক্রস-বিভাগীয় নকশা রয়েছে, যখন স্যাডল ফিড অক্ষ উপরে এবং নীচে চলে যায় তখন কার্যকর সমর্থন এবং স্থিতিশীলতা বৃদ্ধি করে।
· স্যাডল স্ট্যাটিক অ্যাকুরেসি অ্যাডজাস্টমেন্ট ডিভাইসটি কার্যকরভাবে XY অক্ষীয় দিক থেকে উপরের স্লাইডিং বেসের টর্সনাল বিকৃতিকে উন্নত করে যা হার্ড রেলের প্রশস্ত স্প্যানের কারণে ঘটে, ক্ষতিপূরণকৃত Y-অক্ষের জন্য সর্বোত্তম গতি সোজাতা নিশ্চিত করে।

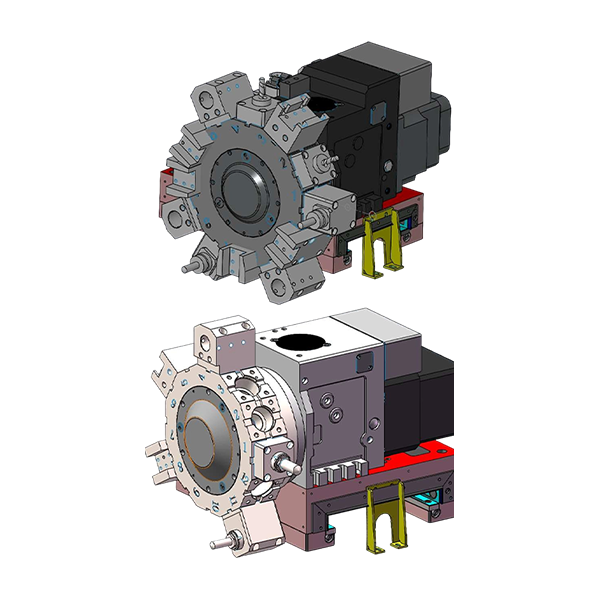

পাওয়ার টারেট

CKD550
· উপরের স্লাইডের বড়-স্প্যান রেল নকশা কাটার দৃঢ়তা বাড়ায় এবং উল্লেখযোগ্যভাবে স্থিতিশীলতা বাড়ায়।
· বুরুজ ঘূর্ণন একটি servo মোটর দ্বারা নিয়ন্ত্রিত হয়, দ্রুত এবং নির্ভরযোগ্য টুল নির্বাচন সক্ষম. এটি 12-স্টেশন ডিজাইন সহ একটি BMT55 টারেট গ্রহণ করে, যা Y-অক্ষ ইন্টারপোলেশন মেশিন টুলের ভারী-শুল্ক মিলিং কর্মক্ষমতা উন্নত করে।
CKD750
· উপরের স্লাইডের বড়-স্প্যান রেল নকশা কাটার দৃঢ়তা বাড়ায় এবং উল্লেখযোগ্যভাবে স্থিতিশীলতা বাড়ায়।
· বুরুজ ঘূর্ণন একটি servo মোটর দ্বারা নিয়ন্ত্রিত হয়, দ্রুত এবং নির্ভরযোগ্য টুল নির্বাচন সক্রিয়. এটি 12-স্টেশন ডিজাইন সহ একটি BMT65 টারেট গ্রহণ করে, যা Y-অক্ষ ইন্টারপোলেশন মেশিন টুলের ভারী-শুল্ক মিলিং কর্মক্ষমতা উন্নত করে।

টেলস্টক

W-অক্ষ একটি ডবল শক্ত গাইডওয়ে লেআউট গ্রহণ করে, যা কার্যকর স্প্যান বৃদ্ধি করে এবং সর্বোত্তম ফিড অনমনীয়তা প্রদান করে।

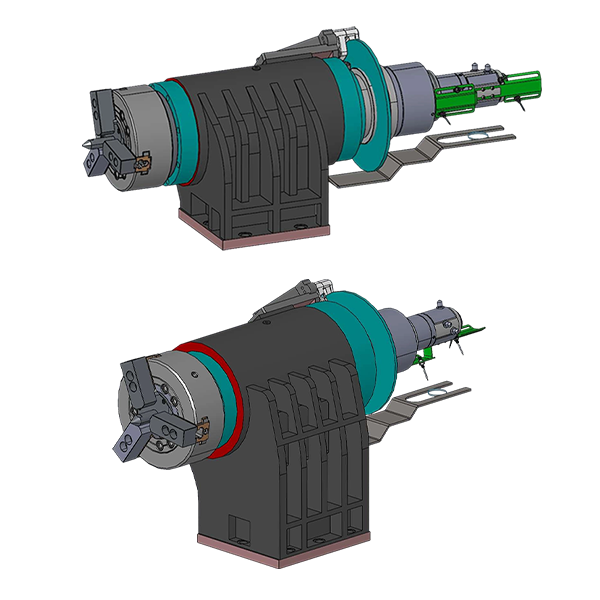

বৈদ্যুতিক টাকু

CKD550
· W-অক্ষ সাব-স্পিন্ডল হল একটি বৈদ্যুতিক স্পিন্ডল যার শক্তি 235Nm, কার্যকরভাবে প্রধান এবং সাব স্পিন্ডেলগুলির সিঙ্ক্রোনাস ঘূর্ণনকে উন্নত করে, সর্বোত্তম ফিড অনমনীয়তা প্রদান করে।
· চক A2-6 (10 ইঞ্চি), তিন চোয়ালের ক্ল্যাম্প এবং ইজেক্টর পিন ডুয়াল হাইড্রোলিক ড্রাইভ, ইজেক্টর পিন টাইপ অংশের প্রয়োজন ওয়ার্কপিসের জন্য সুবিধাজনক।

CKD750
· W-অক্ষ সাব-স্পিন্ডল হল একটি বৈদ্যুতিক স্পিন্ডল যার টর্ক 350Nm, কার্যকরভাবে প্রধান এবং সাব স্পিন্ডেলের সিঙ্ক্রোনাস ঘূর্ণনকে উন্নত করে, সর্বোত্তম ফিড অনমনীয়তা প্রদান করে।
· চক A2-8 (12 ইঞ্চি), তিন চোয়ালের ক্ল্যাম্প এবং ইজেক্টর পিন ডুয়াল হাইড্রোলিক ড্রাইভ, ইজেক্টর পিন টাইপ অংশের প্রয়োজন ওয়ার্কপিসের জন্য সুবিধাজনক।

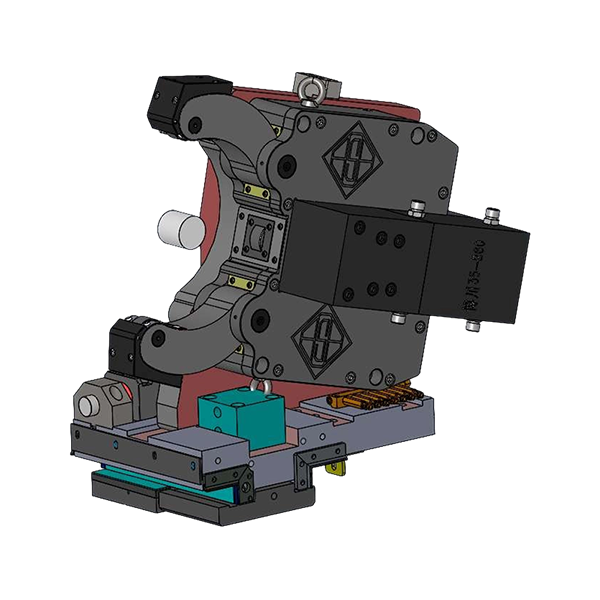

কেন্দ্র বিশ্রাম

W-অক্ষ কেন্দ্রের বিশ্রাম Z-অক্ষের স্যাডলকে অনুসরণ করে, যা কার্যকরভাবে প্রধান এবং সাব স্পিন্ডলে ওয়ার্কপিসের সিঙ্ক্রোনাস ঘূর্ণনকে উন্নত করে।
