ফাইভ-অ্যাক্সিস মিলিং এবং টার্নিং মেশিন: তারা কীভাবে কাজ করে, তারা কী করতে পারে এবং কখন তারা বিনিয়োগের যোগ্য

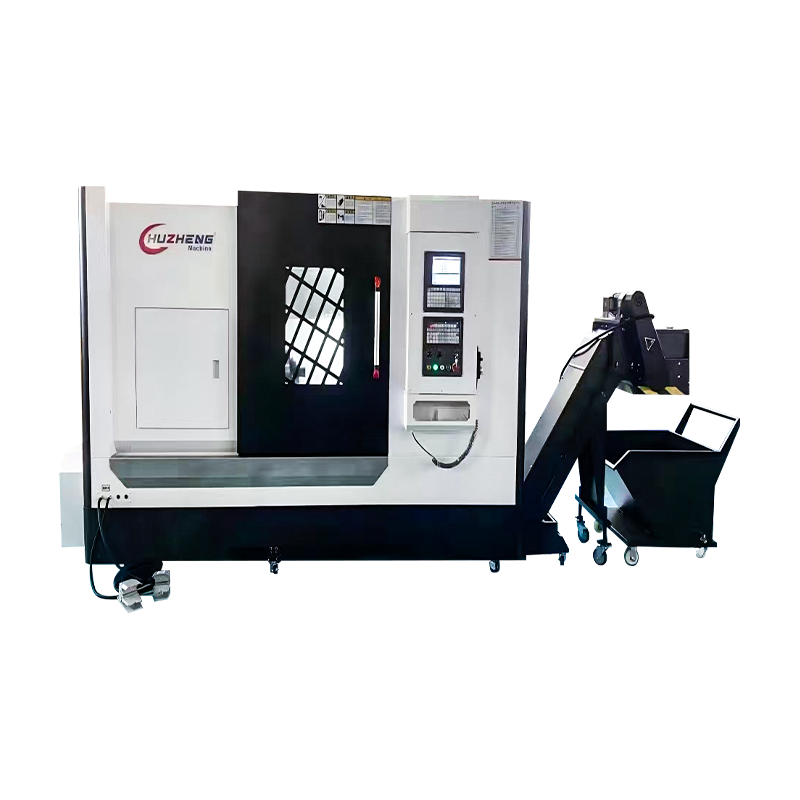

একটি ফাইভ-অ্যাক্সিস মিলিং এবং টার্নিং মেশিন কী - এবং কেন এটি সম্ভাব্য কী পরিবর্তন করে

ক পাঁচ-অক্ষ মিলিং এবং বাঁক মেশিন এটি একটি মাল্টি-টাস্কিং মেশিন টুল যা একটি 5-অক্ষের মেশিনিং সেন্টারের সম্পূর্ণ ক্ষমতাকে একত্রিত করে — তিনটি রৈখিক অক্ষ (X, Y, Z) এবং দুটি ঘূর্ণমান অক্ষ (সাধারণত A এবং B, বা B এবং C) জুড়ে একযোগে কনট্যুরিং — একটি টার্নিং স্পিন্ডেল যা প্রচলিত এবং হার্ড টার্নিং অপারেশনের জন্য ওয়ার্কপিসকে ঘোরাতে সক্ষম। ফলাফল হল একটি একক মেশিন যা কার্যত যেকোন জ্যামিতি তৈরি করতে পারে যা একজন পার্ট ডিজাইনার নির্দিষ্ট করতে পারেন: ফ্রীফর্ম স্কাল্পটেড সারফেস, কম্পাউন্ড-এঙ্গেল বোরস, আন্ডারকাট ফিচার, টার্নড ব্যাস, থ্রেড এবং সম্পূর্ণ সামনে-পিছন মেশিনিং, সবই এর প্রারম্ভিক ক্ল্যাম্পিং থেকে অংশটি সরিয়ে না দিয়ে।

তিন-অক্ষের মেশিনিং সেন্টার এবং সিএনসি লেদগুলি কয়েক দশক ধরে নির্ভুল উত্পাদনের ওয়ার্কহরস ছিল এবং তারা জ্যামিতিকভাবে সাধারণ অংশগুলির জন্য উপযুক্ত। কিন্তু যেহেতু পণ্যের নকশা আরও জটিল হয়ে উঠেছে — মহাকাশ ও স্বয়ংচালিত যন্ত্রে হালকা ওজনের প্রয়োজনীয়তা, চিকিৎসা ডিভাইসে ক্ষুদ্রকরণ এবং শক্তি সরঞ্জামে পারফরম্যান্স অপ্টিমাইজেশনের দ্বারা চালিত হয়েছে — প্রচলিত মেশিনে একটি অংশ সম্পূর্ণ করার জন্য প্রয়োজনীয় সেটআপের সংখ্যা তিন, চার, পাঁচ বা তার বেশি হয়েছে। প্রতিটি সেটআপ অবস্থানগত ত্রুটি, হ্যান্ডলিং ঝুঁকি এবং অ-কাটা সময় প্রবর্তন করে। একটি পাঁচ-অক্ষের মিল-টার্ন মেশিন এই ক্রমটিকে একটি একক ক্ল্যাম্পিংয়ে ভেঙে দেয়, জমে থাকা ত্রুটি দূর করে এবং নাটকীয়ভাবে কাঁচামাল থেকে সমাপ্ত অংশে মোট সময়কে ছোট করে।

মেশিন বিভাগটি শিল্পে বিভিন্ন নামে পরিচিত — 5-অক্ষ মিল-টার্ন সেন্টার, টার্ন-মিল মেশিনিং সেন্টার, মাল্টি-অক্ষ টার্নিং সেন্টার, এবং 5-অক্ষ মাল্টি-টাস্কিং মেশিন — সব একই মৌলিক ক্ষমতার উল্লেখ করে: একটি প্ল্যাটফর্মে বাঁক নিয়ে উচ্চ-অক্ষ-গণনা মিলিংয়ের একীকরণ। এই ক্যাটাগরিতে প্ল্যাটফর্ম অফার করে এমন নেতৃস্থানীয় মেশিন টুল নির্মাতাদের মধ্যে রয়েছে DMG মরি (CMX এবং CTX সিরিজ), Mazak (Integrex সিরিজ), Okuma (Multus সিরিজ), Index, WFL Millturn Technologies, এবং Hermle, যার প্রত্যেকটির আলাদা আলাদা মেশিন আর্কিটেকচার রয়েছে যা বিভিন্ন ওয়ার্কপিস আকার, উৎপাদন ভলিউম এবং শিল্পের প্রয়োজনীয়তা অনুসারে।

পাঁচটি অক্ষ ব্যাখ্যা করা হয়েছে: প্রতিটি অক্ষ যন্ত্র সক্ষমতায় কী অবদান রাখে

একটি পাঁচ-অক্ষ মিল-টার্ন মেশিনের প্রতিটি অক্ষ কী করে তা বোঝা — এবং প্রতিটি ঘূর্ণমান অক্ষ একটি সহজ কনফিগারেশনে কী অতিরিক্ত ক্ষমতা যোগ করে — একটি প্রদত্ত মেশিন একটি উত্পাদন প্রয়োজনীয়তার সাথে মেলে কিনা তা মূল্যায়নের জন্য অপরিহার্য। অক্ষগুলি যোগ করা ক্ষমতা বাড়ায় কিন্তু প্রোগ্রামিং জটিলতা, মেশিনের খরচ এবং মেশিনটিকে কার্যকরভাবে পরিচালনা করার জন্য প্রয়োজনীয় দক্ষতার স্তরও বৃদ্ধি করে। 3 2 বা 4-অক্ষ ক্ষমতার পরিবর্তে 5-অক্ষ নির্দিষ্ট করার সিদ্ধান্তটি নির্দিষ্ট অংশ বৈশিষ্ট্যগুলির দ্বারা ন্যায়সঙ্গত হওয়া উচিত যার জন্য এটি প্রয়োজন।

X, Y, এবং Z: তিনটি রৈখিক অক্ষ

তিনটি রৈখিক অক্ষ মেশিনের কার্টেসিয়ান কাজের খামকে সংজ্ঞায়িত করে — এমন ভৌত ভলিউম যার মধ্যে কাটার সরঞ্জামটি যেকোনো বিন্দুতে পৌঁছাতে পারে। X-অক্ষ ভ্রমণ মেশিনের বিছানা জুড়ে পার্শ্বীয় পৌঁছানোর নিয়ন্ত্রণ করে; Z-অক্ষ ভ্রমণ প্রধান টাকু অক্ষ বরাবর কাটা পৌঁছানোর গভীরতা নির্ধারণ করে; Y-অক্ষ ভ্রমণ অংশ কেন্দ্ররেখার উপরে এবং নীচে অফ-সেন্টারলাইন মিলিং সক্ষম করে। একটি মিল-টার্ন মেশিনে, Y-অক্ষ বিশেষভাবে গুরুত্বপূর্ণ কারণ এটিই লাইভ টুলিং সহ একটি সহজ CNC লেদ থেকে মেশিনটিকে আলাদা করে — Y-অক্ষ ভ্রমণ ছাড়াই, কেন্দ্রের বাইরের বৈশিষ্ট্যগুলি যেমন eccentric bores, সমান্তরাল কী স্লট, এবং রেডিয়ালি অফসেট ড্রিল করা গর্তগুলি হয় অসম্ভব অথবা X-axrot-এর সাথে সৃজনশীল এবং ভুল-ত্রুটিযুক্ত কাজের প্রয়োজন। পজিশনিং

বি-অক্ষ: টিল্টিং মিলিং স্পিন্ডল

পাঁচ-অক্ষের মিল-টার্ন মেশিনে B-অক্ষ হল একটি ঘূর্ণমান অক্ষ যা X-Z সমতলে মিলিং স্পিন্ডেলকে কাত করে — সাধারণত −30° থেকে 210° বা অনুরূপ পরিসরের মাধ্যমে, মেশিনের নকশার উপর নির্ভর করে। এই টিল্টিং ক্ষমতা হল সেই বৈশিষ্ট্য যা একটি মিল-টার্ন প্ল্যাটফর্মে সত্য 5-অক্ষের যুগপত কনট্যুরিং সক্ষম করে। বি-অক্ষের সাহায্যে, কাটার সরঞ্জামটি মেশিনের জ্যামিতিক খামের মধ্যে যেকোন কোণ থেকে ওয়ার্কপিসের যে কোনও পৃষ্ঠের কাছে যেতে পারে, কম্পাউন্ড-এঙ্গেল হোল ড্রিলিং, আন্ডারকাট মিলিং, ইম্পেলার ব্লেড মেশিনিং, টারবাইন ভেন প্রোফাইলিং এবং ফ্রিফর্ম সারফেস কনট্যুরিং সক্ষম করে যার জন্য টুলের অক্ষ বা সারফেসকে ক্রমাগতভাবে কাটার সময় আপেক্ষিকভাবে পরিবর্তন করতে হয়। B-অক্ষটি মিলিং স্পিন্ডেলকে বাঁক নেওয়ার ক্রিয়াকলাপের জন্য অনুভূমিক অবস্থানে ইন্ডেক্স করার অনুমতি দেয় — টার্নিং টুলটি ঘূর্ণায়মান ওয়ার্কপিস স্পিন্ডেলের সাথে সম্পর্কিত একটি সুনির্দিষ্ট কোণে কার্যকরভাবে ধরে রাখা হয়, মিলিং স্পিন্ডেলের শক্তিশালী ড্রাইভ সিস্টেমের সাথে শক্ত বাঁক এবং থ্রেড বাঁক সক্ষম করে।

সি-অক্ষ: অবস্থান নির্ণয় অক্ষ হিসাবে টার্নিং স্পিন্ডল

C-অক্ষ হল প্রধান ওয়ার্কপিস টার্নিং স্পিন্ডেলের ঘূর্ণমান অক্ষ, যা কেবল একটি ক্রমাগত ঘূর্ণায়মান ড্রাইভের পরিবর্তে একটি সম্পূর্ণ CNC অবস্থান এবং কনট্যুরিং অক্ষ হিসাবে প্রোগ্রামযোগ্য। টার্নিং অপারেশনের জন্য, সি-অক্ষ ওয়ার্কপিসটিকে প্রয়োজনীয় টাকু গতিতে চালায়। মিলিং এবং ড্রিলিং অপারেশনের জন্য, সি-অক্ষ ওয়ার্কপিসকে যেকোন কৌণিক অবস্থানে সূচী করে — একটি ক্রস-হোলকে একটি নির্দিষ্ট কৌণিক সম্পর্কের সাথে ঘুরিয়ে দেওয়া ফ্ল্যাটের সাথে, একটি বল্টের গর্তের বৃত্তের অবস্থান, অথবা একটি থ্রেড ডেটামের দিকে একটি কীওয়েকে নির্দেশ করে। 5-অক্ষের যুগপত মিলিং-এ, C-অক্ষটি মেশিনের সর্পিল বৈশিষ্ট্য, ব্যারেল ক্যাম প্রোফাইল, এবং ঘূর্ণায়মান অংশগুলিতে হেলিকাল বাঁশির প্রতি বি-অক্ষের কাত সহ একটি সমন্বিত কনট্যুরিং অক্ষ হিসাবে ব্যবহার করা যেতে পারে — যে অপারেশনগুলির জন্য টুল ওরিয়েন্টেশন এবং ওয়ার্কপিস রোটেশন উভয়েরই সিঙ্ক্রোনাইজ মোশন প্রয়োজন।

মেশিন কনফিগারেশন: কিভাবে পাঁচ-অক্ষ মিল-টার্ন সেন্টার গঠন করা হয়

পাঁচ-অক্ষ মিলিং এবং টার্নিং মেশিনগুলি বিভিন্ন কাঠামোগত কনফিগারেশনে তৈরি করা হয় যা প্রয়োজনীয় অক্ষের গতি, ওয়ার্কপিস ক্ষমতা, দৃঢ়তা এবং অ্যাক্সেসযোগ্যতা অর্জনের জন্য বিভিন্ন পন্থা প্রতিফলিত করে। প্রতিটি কনফিগারেশন অনমনীয়তা, কাজের খাম, চিপ ইভাকুয়েশন এবং মেশিনের পদচিহ্নের মধ্যে বিভিন্ন আপস তৈরি করে। এই স্থাপত্যগত পার্থক্যগুলি বোঝা ক্রেতাদের একটি মেশিন প্ল্যাটফর্মকে নির্দিষ্ট অংশের আকারের পরিসর এবং উৎপাদন পরিবেশের সাথে মেলাতে সাহায্য করে যার জন্য তারা পরিকল্পনা করছে।

বি-অক্ষ মিলিং হেড সহ অনুভূমিক টার্নিং স্পিন্ডল

মাঝারি-থেকে-বড় পাঁচ-অক্ষের মিল-টার্ন সেন্টারের জন্য সবচেয়ে সাধারণ কনফিগারেশনটি মূল ওয়ার্কপিস স্পিন্ডেলকে অনুভূমিকভাবে অবস্থান করে — একটি প্রচলিত CNC লেথের মতো — মেশিনের কলামে একটি B-অক্ষ ঘূর্ণায়মান মাথায় একটি পৃথক মিলিং স্পিন্ডেল বসানো হয়। টার্নিং স্পিন্ডল টার্নিং অপারেশনের জন্য ওয়ার্কপিসকে ঘোরায় যখন মিলিং হেড মাল্টি-অক্সিস মিলিং সঞ্চালনের জন্য কাত হয়ে যায়। এই কনফিগারেশনটি শ্যাফ্ট এবং চক কাজের বিস্তৃত পরিসর পরিচালনা করে এবং অনুভূমিক চিপ ইভাকুয়েশনের সুবিধাগুলি পরিচালনা করে — চিপগুলি মাধ্যাকর্ষণ দ্বারা ওয়ার্কপিস থেকে দূরে পড়ে যায়, পুনরায় কাটা এবং তাপীয় ক্ষতির ঝুঁকি হ্রাস করে। Mazak (Integrex i-series), Okuma (Multus B), এবং DMG Mori (CTX beta TC) থেকে এই কনফিগারেশনের মেশিনগুলি হল প্রিসিশন ইঞ্জিনিয়ারিং এবং মহাকাশ কম্পোনেন্ট ম্যানুফ্যাকচারিং-এ সবচেয়ে ব্যাপকভাবে নিয়োজিত প্ল্যাটফর্ম।

সাব-স্পিন্ডল এবং লোয়ার টারেট সহ মিল-টার্ন সেন্টার

অনেক ফাইভ-অক্সিস মিল-টার্ন প্ল্যাটফর্মে একটি দ্বিতীয় সাব-স্পিন্ডেল রয়েছে যা ফ্রন্ট-এন্ড মেশিনিং সম্পূর্ণ হওয়ার পরে মূল টাকু থেকে অংশটি বাছাই করে এবং একই সাথে বা অনুক্রমিক পিছন মেশিনিংয়ের জন্য পিছনের মুখ উপস্থাপন করে। একটি নিম্ন বুরুজ যুগপত ক্রিয়াকলাপের জন্য অতিরিক্ত স্থির এবং চালিত টুলিং প্রদান করে — উপরের B-অক্ষ মিলিং স্পিন্ডল মেশিনের এক অংশ বৈশিষ্ট্য থাকে যখন নীচের বুরুজ একই সাথে একটি ভিন্ন ব্যাসের উপর বাঁক বা ড্রিলিং সঞ্চালন করে। এই মাল্টি-টুল যুগপত কাটিং ক্ষমতা যা জটিল অংশগুলিতে সবচেয়ে কম সম্ভাব্য চক্র সময় সক্ষম করে এবং জটিল মহাকাশ এবং শক্তি উপাদানগুলির উচ্চ-ভলিউম উত্পাদনের জন্য কনফিগারেশন স্ট্যান্ডার্ড যেখানে মেশিন ব্যবহারের হার এবং চক্র সময় সরাসরি ইউনিট খরচ চালায়।

ফ্লোর-টাইপ এবং গ্যান্ট্রি মিল-টার্ন মেশিন

খুব বড় ওয়ার্কপিসগুলির জন্য — পাওয়ার জেনারেশন শ্যাফ্ট, বড় মহাকাশের কাঠামোগত উপাদান, তেল এবং গ্যাস ভালভ বডি এবং উইন্ড টারবাইন উপাদানগুলি — মেঝে-টাইপ এবং গ্যান্ট্রি ফাইভ-অ্যাক্সিস মিল-টার্ন মেশিনগুলি প্রয়োজনীয় কাজের খাম এবং কাঠামোগত দৃঢ়তা প্রদান করে। ডব্লিউএফএল মিলটার্ন টেকনোলজিস এই সেগমেন্টে বিশেষজ্ঞ, সম্পূর্ণ 5-অক্ষ মিলিং ক্ষমতা সহ 5 মিটার দৈর্ঘ্য এবং 1 মিটার ব্যাস পর্যন্ত শ্যাফ্ট মেশিনিং করতে সক্ষম মেশিন তৈরি করে। এই মেশিনগুলিতে প্রায়শই একাধিক মিলিং স্পিন্ডেল, গভীর-গর্ত ড্রিলিং ইউনিট এবং প্রক্রিয়াধীন গজিং সিস্টেমগুলি মেশিনের কাঠামোতে একীভূত হয়, যা একটি প্রথাগত উত্পাদন পদ্ধতিতে একটি ডেডিকেটেড মেশিন শপ বে এবং একাধিক বিশেষ মেশিনের প্রয়োজন হবে এমন অংশগুলির সম্পূর্ণ মেশিনিং সক্ষম করে।

শিল্প এবং অংশ যা ফাইভ-অ্যাক্সিস মিল-টার্ন মেশিনিং এর উপর নির্ভর করে

পাঁচ-অক্ষ মিলিং এবং টার্নিং মেশিনগুলি শিল্পগুলিতে অপরিহার্য হয়ে উঠেছে যেখানে অংশ জটিলতা, উপাদান অসুবিধা, মাত্রিক নির্ভুলতার প্রয়োজনীয়তা এবং সেটআপগুলি হ্রাস করার জন্য অর্থনৈতিক চাপ সব একত্রিত হয়। বিশ্বব্যাপী পাঁচ-অক্ষের মিল-টার্ন মেশিন ইনস্টলেশনের সংখ্যাগরিষ্ঠের জন্য নিম্নলিখিত সেক্টরগুলি দায়ী, এবং তারা যে অংশগুলি তৈরি করে তা স্পষ্টভাবে ব্যাখ্যা করে যে কেন প্রযুক্তিটি সহজ বিকল্পগুলির চেয়ে ন্যায্য।

কerospace: Structural Components and Rotating Parts

কerospace is the largest single market for five-axis mill-turn machines. Turbine engine shafts, blisks (bladed disks), impellers, structural fittings, and landing gear components combine turned bearing journals, milled aerodynamic profiles, drilled cooling passages, and compound-angle features in titanium, Inconel, and high-strength aluminum alloys that are difficult to machine and produce expensive scrap when errors occur. A single blisk — an integrally bladed rotor disk that replaces a conventional bladed disk assembly — requires 5-axis simultaneous contouring to machine the complex three-dimensional blade profiles between adjacent blades, combined with turning of the hub bore and rim. Only a five-axis mill-turn machine can complete this component in a manageable number of setups while maintaining the positional tolerances between blade form and hub datum that the engine design requires.

মেডিকেল ডিভাইস উত্পাদন

অর্থোপেডিক ইমপ্লান্ট, অস্ত্রোপচারের যন্ত্র, এবং ডেন্টাল ইমপ্লান্ট উপাদানগুলি নির্ভুল উত্পাদনে সবচেয়ে বেশি চাহিদাযুক্ত ওয়ার্কপিসগুলির প্রতিনিধিত্ব করে। টাইটানিয়াম হিপ এবং হাঁটু ইমপ্লান্ট উপাদানগুলি অত্যন্ত পালিশ করা গোলাকার ভারবহন পৃষ্ঠগুলিকে একত্রিত করে (জয়েন্ট ফাংশনের জন্য প্রয়োজনীয় জ্যামিতিক নির্ভুলতা অর্জনের জন্য 5-অক্ষের কনট্যুরিং প্রয়োজন), টেপার বোরস এবং মোর্স টেপারস (বাঁকানো বৈশিষ্ট্য), এবং হাড়-ফিক্সেশন স্ট্রাকচার (মিলড আন্ডারকাট এবং টেক্সচার্ড পৃষ্ঠ)। মেডিকেল গ্রেড টাইটানিয়াম অ্যালয় Ti-6Al-4V মেশিনের জন্য কুখ্যাতভাবে কঠিন — এটি দ্রুত কাজ করে, চিপে খারাপভাবে তাপ সঞ্চালন করে এবং কাটার সরঞ্জামগুলিতে বিল্ট-আপ প্রান্ত তৈরি করে। একাধিক মেশিনে চার বা পাঁচটি সেটআপের পরিবর্তে একটি পাঁচ-অক্ষ মিল-টার্ন মেশিনে একটি বা দুটি সেটআপে একটি টাইটানিয়াম অর্থোপেডিক ইমপ্লান্ট সম্পূর্ণ করা নাটকীয়ভাবে ক্ষতি এবং মাত্রিক ক্রীপ পরিচালনার অংশটির মোট এক্সপোজারকে হ্রাস করে এবং মেডিকেল ডিভাইসের নিয়ন্ত্রক মান দ্বারা প্রয়োজনীয় ট্রেসেবিলিটি ডকুমেন্টেশনকে সহজ করে।

তেল এবং গ্যাস: ভালভ বডি এবং ডাউনহোল টুল

তেল ও গ্যাস সেক্টরে উচ্চ-চাপের ভালভ বডি, চোক অ্যাসেম্বলি, ডাউনহোল ড্রিলিং টুলস এবং সাবসি ম্যানিফোল্ড উপাদানগুলি জারা-প্রতিরোধী অ্যালোয় (ডুপ্লেক্স স্টেইনলেস, ইনকোনেল 625, 17-4PH) এর মধ্যে বড়, ভারী ওয়ার্কপিস দ্বারা চিহ্নিত করা হয়, যার মধ্যে জটিল অভ্যন্তরীণ প্যাসেজ, বোর-বোর এবং বোরিং যুক্ত। বসার পৃষ্ঠতল. এই উপাদানগুলির মধ্যে অসমমিতিক পোর্ট কনফিগারেশন এবং কৌণিক ছেদকারী বোরগুলির জন্য যৌগিক কোণগুলিতে ড্রিলিং এবং ইন্টারপোলেশন মিলিংয়ের জন্য B-অক্ষ টিল্ট ক্ষমতা প্রয়োজন - বৈশিষ্ট্যগুলি যা 5-অক্ষ মিল-টার্ন ক্ষমতা ছাড়া অর্জন করা অসম্ভব এবং অন্যথায় কাস্টম জিগস এবং মাল্টি-সেটআপ সিকোয়েন্সের প্রয়োজন হবে যা সমুদ্র পৃষ্ঠের অসামঞ্জস্যপূর্ণ অবস্থানের সাথে পরিচিত হয়।

শক্তি এবং বিদ্যুৎ উৎপাদন

গ্যাস টারবাইন কম্প্রেসার চাকা, স্টিম টারবাইন ব্লেড রিং, পাম্প ইমপেলার এবং জেনারেটর রটার শ্যাফ্টগুলি কঠিন-টু-মেশিন সুপারঅ্যালয় এবং বৃহৎ-ব্যাসের ফোরজিংস থেকে কম আয়তনে উত্পাদিত হয় যা ওয়ার্কপিস প্রতি প্রচুর পরিমাণে বস্তুগত মান উপস্থাপন করে। এই সেক্টরে ফাইভ-অ্যাক্সিস মিল-টার্ন মেশিনিংয়ের অর্থনৈতিক ক্ষেত্রে ভলিউমের চেয়ে বস্তুগত মান দ্বারা চালিত হয় — একটি একক ইনকোনেল 718 টারবাইন ডিস্ক ফোরজিং যেকোনও মেশিনিং শুরু হওয়ার আগে $50,000-$200,000 উপাদান খরচের প্রতিনিধিত্ব করতে পারে। একটি প্রমাণিত পাঁচ-অক্ষের মিল-টার্ন প্ল্যাটফর্মে এক বা দুটি সেটআপে এই ওয়ার্কপিসটি সম্পূর্ণ করা ডাটাম শিফটের ঝুঁকি দূর করে যা একাধিক মেশিন এবং ফিক্সচারের মধ্যে একটি বড়, ভারী, ব্যয়বহুল ফোরজিং স্থানান্তর করার সময় ঘটে, যা মেশিনের প্রিমিয়াম খরচ সহজে স্ক্র্যাপ এবং রিওয়ার্ক ঝুঁকি হ্রাস করে ন্যায্য করে তোলে।

মূল স্পেসিফিকেশন যা একটি পাঁচ-অক্ষের মিল-টার্ন মেশিনের ক্ষমতাকে সংজ্ঞায়িত করে

একটি পাঁচ-অক্ষের মিলিং এবং টার্নিং মেশিন নির্বাচন করার জন্য একটি স্বতন্ত্র মেশিনিং সেন্টার বা একটি CNC লেথের তুলনায় একটি সমৃদ্ধ স্পেসিফিকেশন সেট মূল্যায়ন করা প্রয়োজন। স্পেসিফিকেশনগুলি ইন্টারঅ্যাক্ট করে — একটি বড় টার্নিং এনভেলপ কিন্তু সীমিত B-অক্ষ রেঞ্জ সহ একটি মেশিন যৌগ-কোণ বৈশিষ্ট্যগুলিকে মেশিন করতে পারে না এবং একটি দুর্দান্ত যুগপত 5-অক্ষের কনট্যুরিং নির্ভুলতা কিন্তু অপর্যাপ্ত টার্নিং স্পিন্ডল টর্ক সহ একটি মেশিন বড় ফোরজিংসের উত্পাদনশীল রাফিং করতে পারে না। নিচের সারণীতে গুরুত্বপূর্ণ প্যারামিটার এবং মেশিনের ব্যবহারিক ক্ষমতার জন্য তারা কী বোঝায় তা কভার করে।

তাপীয় ক্ষতিপূরণ হল একটি স্পেসিফিকেশন প্যারামিটার যা বিক্রয় সাহিত্যে স্পষ্টভাবে প্রদর্শিত হয় না কিন্তু সম্পূর্ণ উৎপাদন পরিবর্তনের সময় অবস্থান নির্ভুলতা বজায় রাখার জন্য মেশিনের ক্ষমতার উপর উল্লেখযোগ্য প্রভাব ফেলে। স্পিন্ডেল ঘূর্ণন, অক্ষ ড্রাইভ কার্যকলাপ এবং উত্তাপ কাটার মাধ্যমে যন্ত্রটি উষ্ণ হওয়ার সাথে সাথে, মেশিনের কাঠামোটি জটিল, নন-ইনিফর্ম প্যাটার্নে তাপীয়ভাবে প্রসারিত হয় যা বেশ কয়েকটি মাইক্রোমিটার দ্বারা ওয়ার্কপিসের সাপেক্ষে টুল টিপের অবস্থান পরিবর্তন করে। হাই-পারফরম্যান্স ফাইভ-অক্সিস মিল-টার্ন মেশিনে রয়েছে ব্যাপক তাপীয় ক্ষতিপূরণ ব্যবস্থা — মেশিনের কাঠামো জুড়ে বিতরণ করা তাপমাত্রা সেন্সর ব্যবহার করে, CNC কন্ট্রোলে তৈরি ক্ষতিপূরণ অ্যালগরিদমগুলির সাথে মিলিত — যা তাপীয় অবস্থা নির্বিশেষে ক্রমাগতভাবে ক্রমাগত নির্ভুলতা বজায় রাখতে অক্ষের অবস্থান ঠিক করে। ±10 µm-এর বেশি সহনশীলতা সহ নির্ভুল মহাকাশ এবং চিকিৎসা অংশগুলির জন্য, সম্পূর্ণ উত্পাদন শুল্ক চক্রে কারখানার গ্রহণযোগ্যতা পরীক্ষার সময় তাপ ক্ষতিপূরণ ব্যবস্থার কার্যকারিতা যাচাই করা মেশিন ডেলিভারি গ্রহণ করার আগে একটি অপরিহার্য পদক্ষেপ।

পাঁচ-অক্ষ মিল-টার্ন মেশিনিংয়ের জন্য CAM প্রোগ্রামিং কৌশল

একটি ফাইভ-অক্সিস মিলিং এবং টার্নিং মেশিন প্রোগ্রামিং একটি 3-অক্ষ মেশিনিং সেন্টার বা একটি CNC লেদ স্বাধীনভাবে প্রোগ্রামিং করার চেয়ে উল্লেখযোগ্যভাবে বেশি জটিল, এবং একই সাথে 5-অক্ষের কনট্যুরিং, একই সাথে মাল্টি-স্পিন্ডল অপারেশন এবং সাব-স্পিন্ডল অংশ স্থানান্তর ক্রম একই প্রোগ্রামে উপস্থিত থাকলে জটিলতা আরও বেড়ে যায়। কার্যকরী প্রোগ্রামিংয়ের জন্য মেশিনের গতিবিদ্যা, 5-অক্ষ মিল-টার্ন কাজের জন্য নির্দিষ্ট টুলপথ কৌশল এবং প্রতিটি অক্ষ কনফিগারেশনে মেশিনের সংঘর্ষের জ্যামিতি সম্পর্কে গভীর বোঝার সাথে সক্ষম CAM সফ্টওয়্যার এবং প্রোগ্রামার উভয়েরই প্রয়োজন।

CAM সফ্টওয়্যার নির্বাচন এবং পোস্ট-প্রসেসরের গুণমান

পরিপক্ক 5-অক্ষের মিল-টার্ন ক্ষমতা সহ সিএএম সিস্টেমের মধ্যে রয়েছে মাস্টারক্যাম মিল-টার্ন, সিমেন্স এনএক্স সিএএম, হাইপারমিল টার্ন মিল, সলিডক্যাম আইম্যাচিনিং এবং ডেলক্যাম পাওয়ারমিল (এখন অটোডেস্ক)। পোস্ট-প্রসেসরের গুণমান — সফ্টওয়্যার মডিউল যা CAM টুলপথগুলিকে মেশিন-নির্দিষ্ট G-কোডে অনুবাদ করে — CAM সিস্টেমের মতোই গুরুত্বপূর্ণ। একটি 5-অক্ষ মিল-টার্ন মেশিনের জন্য একটি খারাপভাবে কনফিগার করা পোস্ট-প্রসেসর এমন কোড তৈরি করতে পারে যা CAM সিমুলেশনে সঠিকভাবে কাজ করে কিন্তু মেশিনের সিএনসিকে B-অক্ষের কাতকে প্রত্যাশিত থেকে ভিন্ন ঘূর্ণায়মান দিকে সঞ্চালন করতে দেয়, বা B-অক্ষ অবস্থানে সঠিকভাবে কাইনেমেটিক ট্রান্সফর্মেশন পরিচালনা করতে ব্যর্থ হয় B = 90°)। একটি CAM পোস্ট-প্রসেসর সরবরাহকারীর সাথে কাজ করা যার নির্দিষ্ট মেশিন ব্র্যান্ড এবং CNC কন্ট্রোল কম্বিনেশনের অভিজ্ঞতা রয়েছে — জেনেরিক পোস্ট ব্যবহার করা এবং এটিকে মানিয়ে নেওয়ার পরিবর্তে — 5-অক্ষ মিল-টার্ন প্রোগ্রামিং-এ নতুন দোকানগুলির জন্য দৃঢ়ভাবে সুপারিশ করা হয়।

সংঘর্ষ এড়ানো এবং মেশিন সিমুলেশন

একটি পাঁচ-অক্ষের মিল-টার্ন মেশিনের জটিল জ্যামিতি — এর বি-অক্ষ সুইভেলিং হেড, বড় টুল ম্যাগাজিন, টেলস্টক, সাব-স্পিন্ডেল, লোয়ার টারেট এবং কাজের খাম যা প্রতিটি বি-অক্ষ এবং সি-অক্ষ অবস্থানের সাথে পরিবর্তিত হয় — সংঘর্ষের ঝুঁকি তৈরি করে যা মূলত অসম্ভব এবং মানসিকভাবে ধীরগতির ঝুঁকির মূল্যায়নের দ্বারা প্রমাণ করা অসম্ভব। মেশিন একটি সঠিক ভার্চুয়াল মেশিন মডেল ব্যবহার করে সম্পূর্ণ মেশিন সিমুলেশন — হয় CAM সিস্টেমের মধ্যে বা ভেরিকট বা NC সিমুলের মতো ডেডিকেটেড মেশিন সিমুলেশন পরিবেশে — পাঁচ-অক্ষ মিল-টার্ন প্রোগ্রামগুলিতে ঐচ্ছিক নয়। এটি প্রোগ্রামিং কর্মপ্রবাহের একটি বাধ্যতামূলক পদক্ষেপ। সিমুলেশন টুল-হোল্ডারকে ওয়ার্কপিসের সংঘর্ষ, স্পিন্ডেল হেড থেকে ফিক্সচার সংঘর্ষ, এবং প্রোগ্রামটি বাস্তব মেশিনের সময় চলার আগে একই সাথে সক্রিয় টুল স্টেশনগুলির মধ্যে হস্তক্ষেপকে চিহ্নিত করে, যা মেশিন এবং ওয়ার্কপিস উভয়কে সম্ভাব্য বিপর্যয়কর সংঘর্ষের ঘটনা থেকে রক্ষা করে যার জন্য দিনের ডাউনটাইম এবং উল্লেখযোগ্য মেরামত ব্যয় হয়।

মিল-টার্ন কাজের জন্য নির্দিষ্ট টুলপথ কৌশল

বেশ কয়েকটি টুলপাথ কৌশলগুলি পাঁচ-অক্ষের মিল-টার্ন মেশিনিংয়ের জন্য নির্দিষ্ট এবং একটি মিল-টার্ন মেশিনে স্ট্যান্ডার্ড 3-অক্ষ মেশিনিং সেন্টার কৌশল প্রয়োগ করার চেয়ে উল্লেখযোগ্যভাবে ভাল ফলাফল দেয়। ব্যারেল কাটার (লেন্স-আকৃতির) টুলপাথগুলি একটি একক পাসে বাঁকা পৃষ্ঠের বিস্তৃত অংশে মেশিনের দিকে কাত হওয়া টুল কোণে বড়-ব্যাসার্ধের কাটিং প্রান্তগুলি ব্যবহার করে, চমৎকার পৃষ্ঠের সমাপ্তি অর্জনের সময় মেশিন টারবাইন ব্লেড এবং ইমপেলার পৃষ্ঠের ফর্মগুলির জন্য প্রয়োজনীয় পাসের সংখ্যা নাটকীয়ভাবে হ্রাস করে। ফ্ল্যাঙ্ক মিলিং মেশিন শাসিত সারফেসগুলিতে টিপ দেওয়ার পরিবর্তে কাটিং টুলের পাশ ব্যবহার করে — এই পদ্ধতিটি পয়েন্ট-কন্টাক্ট (টিপ মিলিং) কৌশলগুলির জন্য প্রয়োজনীয় সময়ের একটি ভগ্নাংশে অ্যারোডাইনামিক প্রোফাইলে মসৃণ, সঠিক পৃষ্ঠতল তৈরি করে। B-অক্ষের সাথে কাত হয়ে মেশিন করা বাঁকানো পৃষ্ঠগুলির জন্য, টার্নিং ইনসার্টের কার্যকরী রেক এবং ক্লিয়ারেন্স কোণগুলি B-অক্ষ কোণের সাথে পরিবর্তিত হয় এবং কাটার কার্যক্ষমতা বজায় রাখতে এবং ঘষা এড়াতে কাট এবং ফিড রেট নির্বাচনের গভীরতার জন্য অবশ্যই বিবেচনা করতে হবে।

ওয়ার্কহোল্ডিং, ফিক্সচারিং, এবং ফাইভ-অ্যাক্সিস মিল-টার্ন অপারেশনের জন্য সেটআপ

পাঁচ-অক্ষের মিল-টার্ন মেশিনে ওয়ার্কহোল্ডিং একই সাথে বাঁক নেওয়ার জন্য ক্ল্যাম্পিং প্রয়োজনীয়তাগুলিকে সন্তুষ্ট করতে হবে — যেখানে উচ্চ স্পিন্ডেল গতিতে সেন্ট্রিফিউগাল চক চোয়ালের শক্তিগুলিকে অবশ্যই সুরক্ষিত গ্রিপ বজায় রাখতে হবে — এবং 5-অক্ষ মিলিংয়ের জন্য ক্ল্যাম্পিং প্রয়োজনীয়তাগুলি, যেখানে ফিক্সচারটি অবশ্যই B-অক্ষ মিলিং এর দিক থেকে একাধিক দিকের দিকে যাওয়ার বৈশিষ্ট্যগুলিকে বাধা দেবে না। এই দ্বৈত প্রয়োজনীয়তা একটি লেদ বা মেশিনিং সেন্টার স্বাধীনভাবে উপস্থাপনের চেয়ে বেশি চাহিদাপূর্ণ ফিক্সচার ডিজাইন চ্যালেঞ্জ তৈরি করে।

লো-প্রোফাইল চক চোয়াল যা চক বডির উপরে রেডিয়াল প্রজেকশনকে কম করে তা মিল-টার্ন কাজের জন্য অপরিহার্য কারণ B-অক্ষের মাথাটি আর্কসের মধ্য দিয়ে ঝাড়ু দেয় যা স্পিন্ডল হাউজিংকে ওয়ার্কপিস এবং চকের কাছাকাছি নিয়ে আসে। একটি প্রচলিত লেথে ব্যবহৃত স্ট্যান্ডার্ড স্টেপ চোয়ালগুলি B-অক্ষ চলাচলের সময় মিলিং হেডের সাথে সংঘর্ষের কারণ হতে পারে যদি তাদের উচ্চতা প্রোগ্রামে ব্যবহৃত প্রতিটি B-অক্ষ কোণে মেশিনের সংঘর্ষের খামের বিপরীতে মূল্যায়ন না করা হয়। নরম চোয়াল মেশিনিং — নির্দিষ্ট ওয়ার্কপিস ডেটাম এবং ক্ল্যাম্পিং পৃষ্ঠের সাথে মিলে যাওয়া কাস্টম চোয়ালের প্রোফাইলগুলি কাটা — সবচেয়ে সুনির্দিষ্ট ওয়ার্কপিস রেজিস্ট্রেশন প্রদান করে এবং ক্ল্যাম্পিংয়ের প্রয়োজনীয়তা অনুসারে চোয়ালের উচ্চতা ন্যূনতম করার অনুমতি দেয়, ক্ল্যাম্পিং পৃষ্ঠের উপরে কোনও অপ্রয়োজনীয় উপাদান নেই যা সংঘর্ষের ঝুঁকি তৈরি করতে পারে।

ফাইভ-অ্যাক্সিস মিল-টার্ন প্রোগ্রামে স্থির বিশ্রাম এবং টেলস্টক ব্যবহার

পাঁচ-অক্ষের মিল-টার্ন সেন্টারে মেশিনযুক্ত লম্বা শ্যাফ্টগুলির ভারী রুক্ষ কাটার সময় ওয়ার্কপিসের বিচ্যুতি নিয়ন্ত্রণের জন্য টেলস্টক বা স্থির বিশ্রামের সমর্থন প্রয়োজন - একটি প্রচলিত লেথের মতো একই প্রয়োজন। বি-অক্ষ মিলিং ক্ষমতার সাথে স্থির বিশ্রাম এবং টেলস্টকের একীকরণের জন্য যত্নশীল প্রোগ্রাম সিকোয়েন্সিং প্রয়োজন: স্থির বিশ্রাম এবং টেলস্টককে অবশ্যই প্রত্যাহার করতে হবে বি-অক্ষের মাথাটি তাদের আশেপাশে বৈশিষ্ট্যগুলি অ্যাক্সেস করার জন্য কাত হওয়ার আগে, তারপর মিলিং অপারেশন সম্পূর্ণ হওয়ার পরে পুনরায় স্থাপন করা হবে। টুল মুভমেন্টের সাথে স্থির বিশ্রামের অবস্থানের সমন্বয় প্রোগ্রামিং পাঁচ-অক্ষের মিল-টার্ন মেশিনে দীর্ঘ শ্যাফ্ট প্রোগ্রামগুলির জন্য সেটআপ জটিলতার একটি উল্লেখযোগ্য অংশ, এবং এই অনুক্রমের ভুলগুলি প্রথম অংশের প্রমাণ-আউটের সময় ফিক্সচার সংঘর্ষের সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি। CNC-নিয়ন্ত্রিত স্থির বিশ্রামের সাথে মেশিনগুলি যা অংশ প্রোগ্রামে একটি অতিরিক্ত অক্ষ হিসাবে প্রোগ্রাম করা যেতে পারে — ম্যানুয়াল হস্তক্ষেপের প্রয়োজন না করে — এই চ্যালেঞ্জটি সবচেয়ে মার্জিতভাবে পরিচালনা করে।

ব্যবসায়িক ক্ষেত্রে মূল্যায়ন: যখন ফাইভ-অ্যাক্সিস মিল-টার্ন সঠিক বিনিয়োগ

পাঁচ-অক্ষ মিলিং এবং টার্নিং মেশিনগুলি যথেষ্ট মূলধন বিনিয়োগের প্রতিনিধিত্ব করে - সাধারণত $500,000 থেকে $3,000,000 বা তার বেশি মেশিনের আকার, কনফিগারেশন এবং টুলিং সিস্টেমের উপর নির্ভর করে - এবং বিনিয়োগের সিদ্ধান্তের জন্য শুধুমাত্র সক্ষমতা আকাঙ্খার পরিবর্তে নথিভুক্ত উত্পাদন প্রয়োজনীয়তার উপর নির্মিত একটি কঠোর ব্যবসায়িক ক্ষেত্রে প্রয়োজন। নিম্নলিখিত বিষয়গুলি, যখন একত্রিত হয়, তখন পাঁচ-অক্ষের মিল-টার্ন বিনিয়োগের জন্য সবচেয়ে শক্তিশালী ন্যায্যতা তৈরি করে।

• উচ্চ অংশের জটিলতার জন্য চার বা তার বেশি সেটআপ প্রয়োজন: যে অংশগুলির জন্য বর্তমানে চার, পাঁচ বা তার বেশি মেশিন সেটআপের প্রয়োজন সেগুলি প্রাথমিক প্রার্থী। প্রতিটি সেটআপ নির্মূল চক্রের সময়, সেটআপ খরচ, ইন্টার-অপারেশন পরিদর্শন খরচ, এবং অবস্থানগত ত্রুটি সঞ্চয় হ্রাস করে। বাদ দেওয়া সেটআপ প্রতি ROI উন্নতি প্রথম দুই বা তিনটি একত্রিত সেটআপের জন্য সর্বোচ্চ, এবং বাদ দেওয়া সেটআপের সংখ্যা কম হওয়ার সাথে সাথে হ্রাস পায়।
• ব্যয়বহুল ওয়ার্কপিস উপাদান বা উচ্চ স্ক্র্যাপ খরচ: যখন ওয়ার্কপিস প্রতি কাঁচামালের খরচ বেশি হয় — টাইটানিয়াম, ইনকোনেল, কোবাল্ট-ক্রোম — মেশিনগুলির মধ্যে ডেটাম শিফট বা হ্যান্ডলিং ত্রুটির কারণে সৃষ্ট একটি স্ক্র্যাপ ইভেন্টের আর্থিক খরচ ক্রমবর্ধমান মেশিনের খরচকে বামন করে। একক-সেটআপ মেশিনিং সরাসরি হ্যান্ডলিং ইভেন্টের সংখ্যা এবং ডেটাম রি-রেজিস্ট্রেশন অপারেশনের সংখ্যা হ্রাস করে যা স্ক্র্যাপ ঝুঁকি তৈরি করে।
• টার্নড এবং মিলড বৈশিষ্ট্যগুলির মধ্যে টাইট অবস্থানগত সহনশীলতা: যখন একটি বাঁকানো ব্যাস এবং একটি সন্নিহিত মিলড বৈশিষ্ট্যের মধ্যে অঙ্কন সহনশীলতা ±0.02 মিমি-এর চেয়ে শক্ত হয়, তখন একটি বহু-সেটআপ ক্রম জুড়ে এই সহনশীলতা বজায় রাখার জন্য ব্যতিক্রমী ফিক্সচারিং এবং প্রক্রিয়া নিয়ন্ত্রণ প্রয়োজন। একটি সাধারণ ডেটাম থেকে একটি একক সেটআপে উভয় বৈশিষ্ট্যকে মেশিন করা ডিজাইনের মাধ্যমে এই চ্যালেঞ্জটি দূর করে।
• গ্রাহকের নেতৃত্বের সময় চাপ: মাল্টি-সেটআপ সিকোয়েন্স থেকে একক-সেটআপ উত্পাদনের সময় সংকোচন সরাসরি উদ্ধৃত এবং প্রকৃত সীসা সময়কে ছোট করে, যা চুক্তি মেশিনিং এবং অ্যারোস্পেস সাপ্লাই চেইনে প্রায়শই গ্রাহক ব্যবসায় জয়ী বা ধরে রাখার ক্ষেত্রে নির্ধারক ফ্যাক্টর হয় — অনেক প্রতিযোগিতামূলক পরিস্থিতিতে দামের মতো গুরুত্বপূর্ণ।
• দক্ষ অপারেটর প্রাপ্যতা সীমাবদ্ধতা: একটি মেশিনে কাজের মূল্যের চারটি মেশিন একত্রিত করা আউটপুট প্রতি ইউনিটের জন্য প্রয়োজনীয় মেশিন সেটার এবং অপারেটরের সংখ্যা হ্রাস করে। ম্যানুফ্যাকচারিং পরিবেশে যেখানে দক্ষ সিএনসি অপারেটর দুষ্প্রাপ্য এবং ব্যয়বহুল, মেশিন একত্রীকরণ সরাসরি শ্রমের সীমাবদ্ধতাকে মোকাবেলা করে এবং প্রতি অংশে ওভারহেড খরচ হ্রাস করে।

যে দোকানগুলি পাঁচ-অক্ষের মিল-টার্ন মেশিনিং-এ নতুন তারা ধারাবাহিকভাবে মেশিনের সম্পূর্ণ উৎপাদন ক্ষমতা উপলব্ধি করার জন্য প্রয়োজনীয় প্রোগ্রামিং, সেটআপ এবং অপারেটর প্রশিক্ষণের সময়কে অবমূল্যায়ন করে। মেশিন নির্মাতার কাছ থেকে ব্যাপক ফ্যাক্টরি প্রশিক্ষণের জন্য বাজেট, মিল-টার্ন প্রোগ্রামিং-এর জন্য নির্দিষ্ট CAM সফ্টওয়্যার প্রশিক্ষণ, এবং মেশিনের স্থির-অবস্থায় উত্পাদনশীলতা পৌঁছানোর আগে একটি বাস্তবসম্মত র‌্যাম্প-আপ সময়কাল একটি সঠিক ROI প্রজেকশনের জন্য অপরিহার্য। যে মেশিনগুলি সবচেয়ে শক্তিশালী দীর্ঘমেয়াদী রিটার্ন প্রদান করে সেগুলি হল সেইগুলি যেখানে প্রশিক্ষণ এবং প্রোগ্রামিং ক্ষমতার বিনিয়োগকে হার্ডওয়্যার বিনিয়োগ থেকে অবিচ্ছেদ্য হিসাবে বিবেচনা করা হয় - একবার মেশিন ইনস্টল করার পরে স্থগিত করার জন্য ঐচ্ছিক অতিরিক্ত হিসাবে নয়৷
